BeTime 車種別ハーネス適合表


◇FAX BOX サービスの使い方(車種別取付け配線図)
注意!
一部使用できないFAXがあります。全ての車種、取付場所等はご用意しておりませんのでご了承ください。車種別 配線図は車輌のマイナーチェンジ、グレード等により配線位置、線色、カプラー色等が異なる場合があります。その場合はテスター等を使用して探して頂く事になります。配線ミスや取付による車輌の故障など弊社では一切の責任は負いかねます。取付配線する前に必ず取扱説明書を参考にしてテスター等で配線場所、電圧を確認してから取付をしてください。

FAXBOX サービスの電話番号は 、0561-36-5652 (24時間受付)

(1) 希望される車種のBOX番号を(適合表・ホームページ・FAXBOX一覧表から)確認する
(2) 0561-36-5652 にFAXから電話をする
(3) ガイダンスに従い FAX BOX 一覧表が欲しい方は"0"を押して"#"を押し、適合表などでBOX番号が分かる方は直接4桁の番号を押して"#"を押して下さい。
(4)
ガイダンスに従い続けてほしい方は・に戻り、終わりたい方は"#"を押して下さい。
(5) ガイダンスに従い発信音の後にFAXのスタートボタンを押し完了です。
※車種別取付け配線図は、モデルチェンジ又はグレードによって配線が違う場合があります。必ず配線する前にテスターなどで確認してから配線してください。

◇ご購入前の注意
エンジンスターターやターボタイマーは取付けや使用方法を誤ると事故や火災を招く恐れがあります。必ず、各商品の取扱説明書を読んでからお取付けしてください。
エンジンスターターは、「ビータイム車種別専用ハーネス」以外で取付けると、コードの容量 不足や接触不良等によって事故や火災の原因となり危険です。必ず別 売の「ビータイム車種別専用ハーネス」で取付けてください。
ニッサンA/T車は、ターボタイマー作動中にイグニッションキーが抜けなくなる車種があります。このような車種には、別 売の「キーロックリレーアダプターBe-2500」が必要です。詳しくは、車種別 専用ハーネス適合表を確認してください。
一部ニッサン車にBeTimeを取付けるとリモコンでエンジン始動時に車輌のリヤウインドゥデフォッガーが動作します。このような車種には、別 売りの「キーロックリレーアダプターBe-2500」が必要です。詳しくは、当社サービス部へお問い合わせください。
マツダ車にL端子配線をした時、BeTimeのL端子機能が正常に作動しない車種があります。このような車種には、別 売の「L端子検出アダプター」Be-966が必要です。詳しくは、当社サービス部へお問い合わせ下さい。
他社ターボタイマー(エンジンスターター含む)や、他社盗難警報機との併用取付けはできません。
エンジンスターターを取付けた一部ホンダ車でイグニッションキーの操作を誤るとパーキングポジション以外でもキーが抜けてしまう恐れがあります。(特にターボタイマー使用時)その場合は必ず「Be-973」を取付けて下さい。

エンジンスターターは、国産12VのA/T車で、イグニッションキーのみでエンジンを始動することができる車に取付けできます。(事故、車・製品の破損が起きる可能性があります。下記車種には取付けしないでください。)
車種別専用ハーネス適合表で適合していない車種。
エンジン始動直後、チャージランプが消えない車。
24V車。(寒冷地仕様等、バッテリが2個ついている12V車は取付けできます。)
キャブレター車。又はエンジン始動の際、アクセルペダル操作を必要とする車。
イモビライザー装着車。
セキュリティシステム(解除できないセキュリティアラーム等)装備車
キーフリーシステム(インテリジェントキー/スマートキー含む)装着車。
マニュアルミッション車。
輸入車。
ハイブリット車
アイドリングストップ車

事故・火災等の危険性がある、下記の状態や場所での使用は避けてください。
公道や公共の駐車場での使用は、法令違反となります。必ず私有地でご使用ください。
排気ガス中毒の危険性がある、換気の悪い車庫や屋内での使用は避けてください。
ボディーカバーを掛けたままの使用は避けてください。
火災の危険性がある、燃えやすい物の近くでの使用は避けてください。
安全の為、ボンネットを開けている時や、他の人が車を使用する時は、ビータイムの電源をオフにしてください。

下記装置はエンジンスターターやターボタイマーが作動すると、正常に働かなくなる恐れがあります。御容赦ください。
キーレスエントリーシステム又は、ワイヤレスドアロックシステム。(ワイヤレスドアロック機能付きスターターを取付けていて、ワイヤレスドアロック配線をしている車輌はエンジンスターターのリモコンでドアロック機能は使用できます)
オートライトコントロールシステム。
オートポジションステアリング&シート。
セキュリティーシステム。
キーレスエントリーシステム又は、ワイヤレスドアロックシステムに連動する装置。(本製品のリモコンによるワイヤレスドアロック機能使用時)

ワイヤレスドアロック機能付きスターターについて下記に示す車輌にはワイヤレスドアロック機能をご使用できません。
車種別専用ハーネス適合表で適合していない車種。
集中ドアロック制御できない車種
ドアロック制御を多重通信で行う車種
弊社以外のセキュリティーシステム装着車(ドアロック連動タイプ)
ディーラーオプションのキーレス搭載車種
キーフリーシステム(インテリジェントキー/スマートキー含む)装着車

◇車種別 専用ハーネスの取り付け方法
1.車のキーシリンダーから出ているコネクターを捜す。
コネクターの場所は、車種によって異なります。
キーシリンダー直付けタイプ
キーシリンダーから10cm〜30cmの場所にあるタイプ
ヒューズボックス、またはヒューズボックス付近にあるタイプ
車種によってはコネクターが二ヶ所に存在する場合もあります

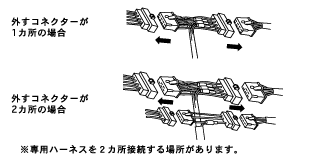

2.車側のコネクターを外し、外したコネクター間を専用ハーネスで接続する。
車のコネクターを外した状態で、イグニッションキーでエンジンを始動させたとき、エンジンがかかる場合はコネクターが間違っています。専用ハーネスだけを接続した状態では、イグニッションキーでエンジン始動できません。


◇車種別 専用ハーネスの取り付け位置  注、下記以外の箇所に取り付ける場合もあります。
キーシリンダー直付けタイプ
Be-155・160・161・162・163・164・165・166・167253・259・260・261・352・354・355・356・357・358・359・453・454・458・459・651・863
ヒューズボックス付近タイプ
Be-852・853・856・857・869・870
キーシリンダー付近とヒューズボックス付近タイプ
Be-854・858・859・860
キーシリンダーより10cm〜30cmタイプ
その他の品番ハーネス
